Всем привет. С вами компания 3Dtool!
Год подходит к концу, и мы решили поделиться подборкой наиболее интересных решений на сегодняшнем рынке цифровых сканирующих систем. В нашем списке найдутся как самые продвинутые варианты, так и высокоэффективные, но доступные бизнесу с ограниченным бюджетом.
Содержание:3D-сканер Creality Sermoon S1, как и многие современные предложения профессионального класса, полагается на гибридную технологию. В этом случае используется комбинация синих лазерных линий в нескольких режимах и инфракрасная структурированная подсветка. Сканер хорошо справляется с темными и блестящими поверхностями.

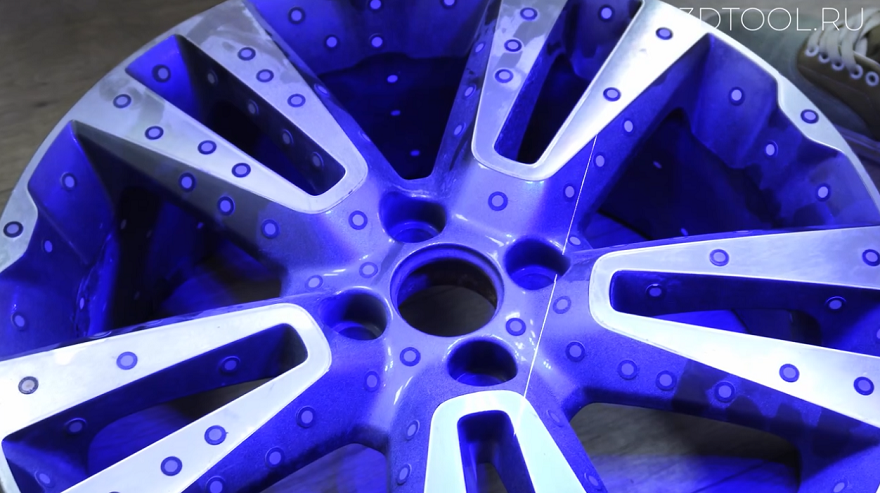

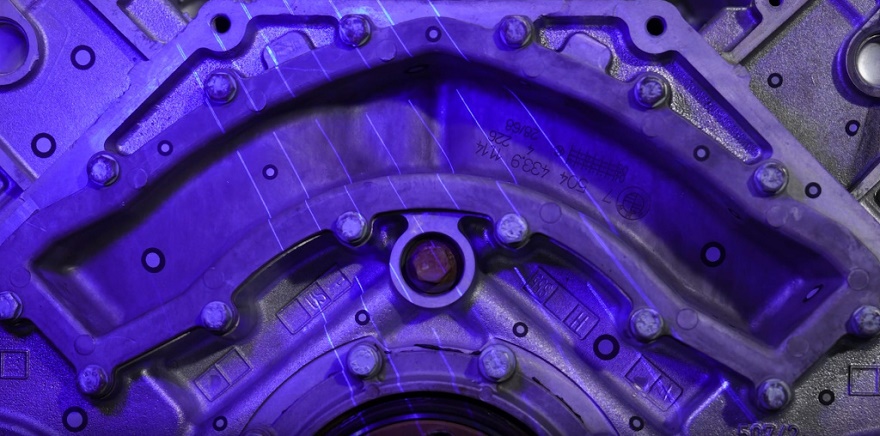

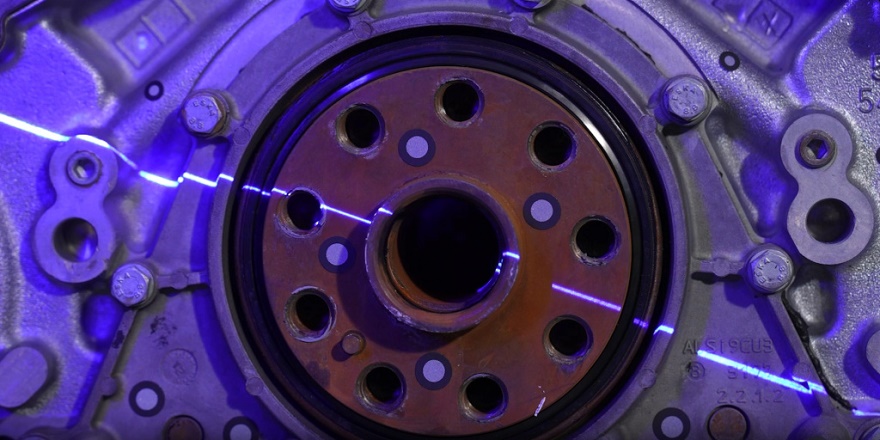

При сканировании синими лазерами доступны три режима. Режим оцифровки семью параллельными линиями дает хорошее сочетание детализации и производительности — до 756000 измерений в секунду. Большие и относительно гладкие поверхности ради экономии времени можно захватывать тридцатью четырьмя перекрестными линиями вдвое быстрее, с темпом до 1428000 измерений в секунду. Режим сканирования одной линией, наоборот, относительно медленный, зато позволяет детально прорабатывать мелкие элементы, стыки, кромки, углубления и отверстия.
Структурированная подсветка особенно хорошо подходит для оцифровки крупных объектов в любых условиях освещенности. Рекомендуемый максимальный размер объектов при инфракрасном сканировании — четыре метра. В этом режиме можно обходиться без маркеров, так как система способна отслеживать положение по геометрии. Производительность в режиме структурированной подсветки достигает 4600000 измерений в секунду.

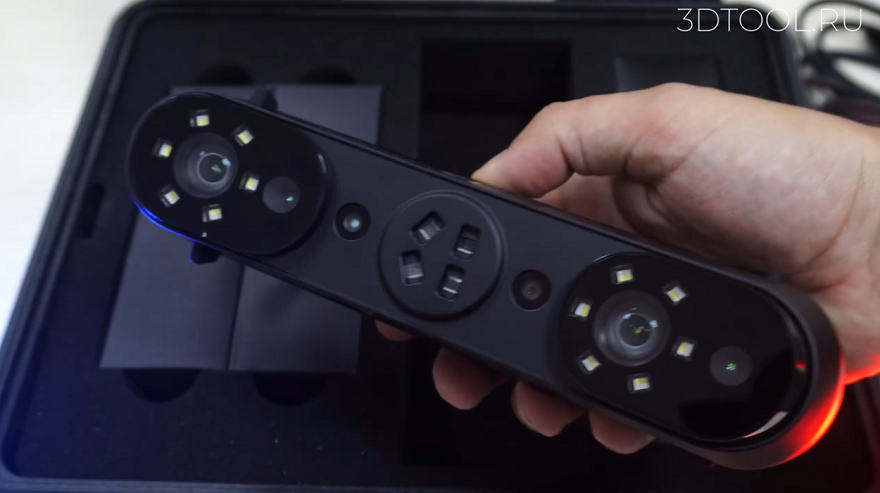

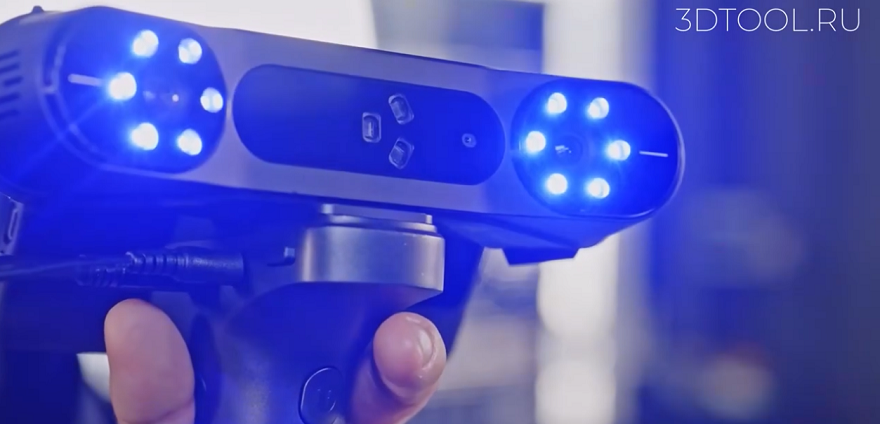

Creality Sermoon S1 полагается на оптическую систему с двумя стереоскопическими наборами линз. Стандартный набор предназначен для высокоточного сканирования с детальной проработкой, а длиннофокусные линзы дают более широкие углы обзора для быстрой оцифровки крупных объектов.
Во время калибровки система дает подсказки насчет того, как правильно держать сканирующий модуль, а затем проводится захват меток на калибровочном поле, поставляемом в комплекте с 3D-сканером.

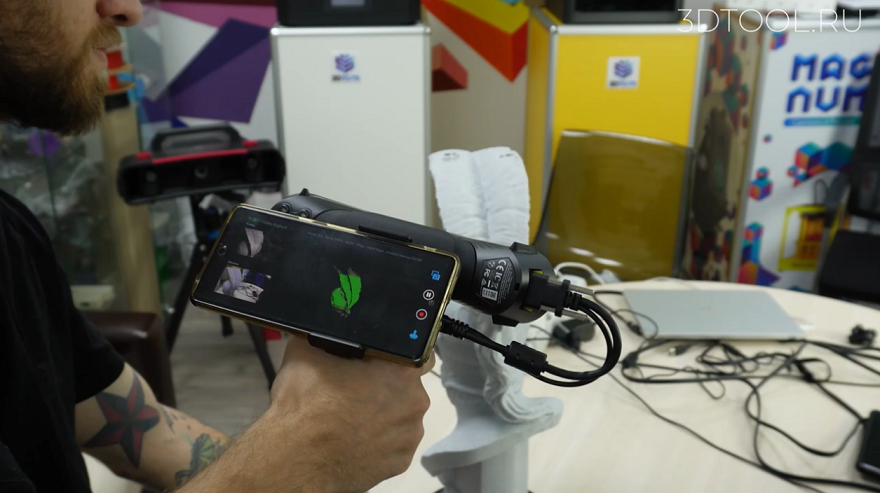

Для удобства работы вдали от электросетей, в тесных пространствах и вокруг больших объектов предусмотрена возможность подключения опционального аккумуляторного блока Scan Bridge с продублированными органами управления и креплением под смартфон для отслеживания оцифровки в режиме реального времени.

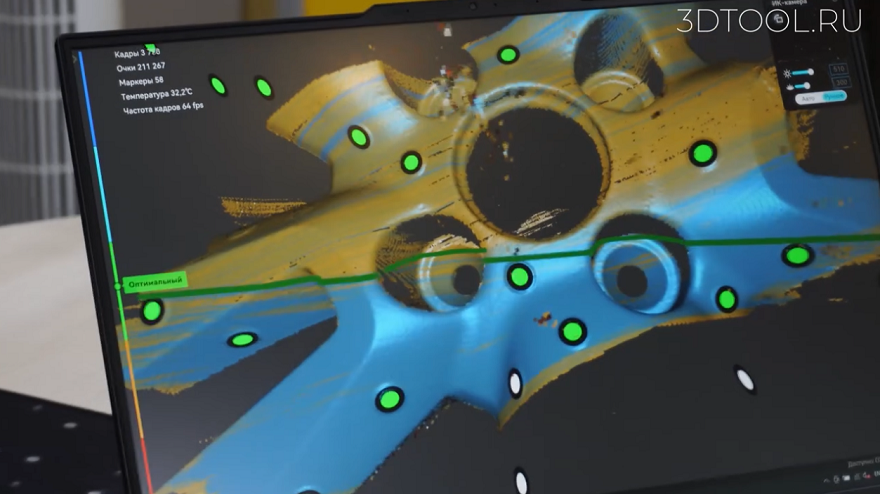

Обработка данных — сшивание, удаление шума и экспорт файлов — осуществляется в программном обеспечении Creality Scan. Файлы можно экспортировать в форматах OBJ, STL и PLY.
Технические характеристики 3D-сканера Creality Sermoon S1:
3D-сканер Creality Sermoon S1 можно приобрести у нашей компании
3D-сканер Creality Sermoon X1 — дальнейшее развитие Sermoon S1 с повышенной производительностью и встроенной фотограмметрической системой, помогающей работать без маркеров и улучшающей объемную точность при оцифровке крупных объектов.
Как и Sermoon S1, эта модель оснащена синими лазерами с тремя режимами работы — сканированием тридцатью четырьмя перекрестными линиями для высокой производительности, семью параллельными линиями для повышенной детализации и одной линией для проработки мелких деталей, кромок, углублений и отверстий.
Производительность в режиме структурированной подсветки повышена с 4600000 до 5000000 измерений в секунду. Инфракрасная структурированная подсветка хорошо подходит для обработки крупных объектов за счет возможности работы без маркеров, а также оптимальна для оцифровки людей, не раздражая глаза и хорошо прорабатывая волосы.
Изображения обрабатываются процессором Qualcomm ISP, RGB-камера с разрешением 3 Мп обеспечивает возможность захвата текстур и оттенков.
Для беспроводной работы предусмотрен аккумуляторный блок с зарядом на три часа беспрерывной работы. Передача данных в беспроводном режиме осуществляется по Wi-Fi 6 со скоростью до 4,7 Гбит/с.
В лазерном режиме устройство справляется с объектами размером от 5 мм, в режиме структурированной подсветки — от 150 мм до 4 м. Благодаря высокой точности измерений это оборудование находит применение в оцифровке деталей и литейных форм для обратного проектирования и контроля геометрии.
Характеристики 3D-сканера Creality Sermoon X1:
3D-сканер Creality Sermoon S1 можно приобрести у нашей компании.

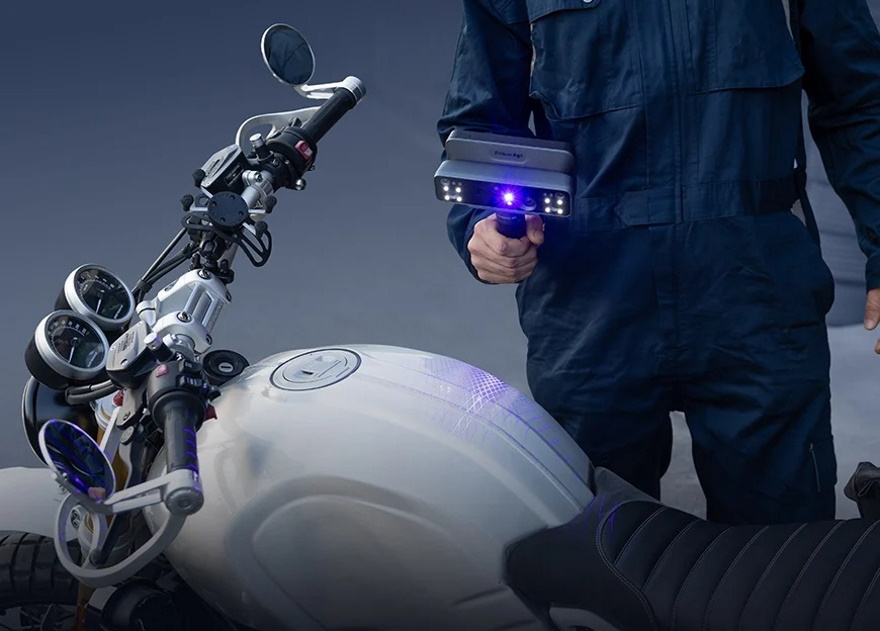

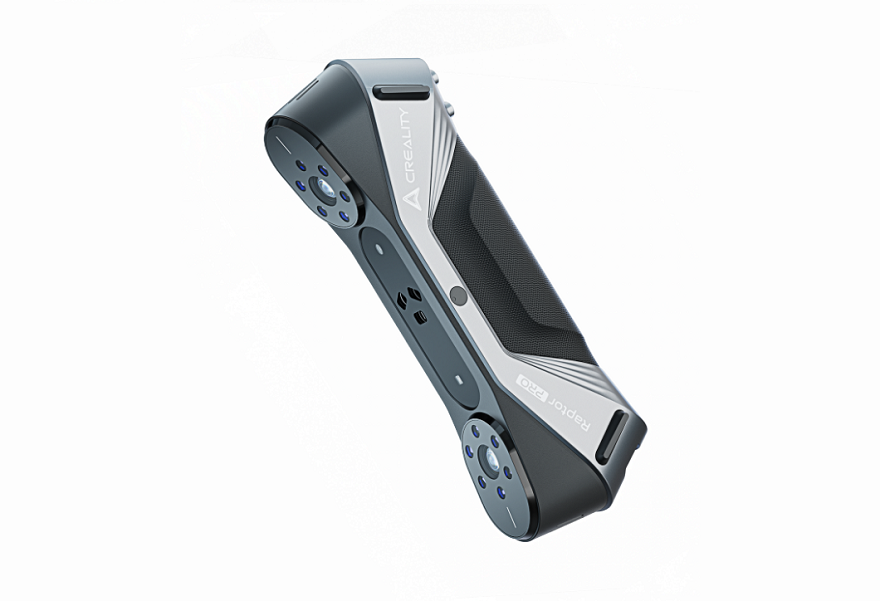

Creality Raptor Pro — улучшенный вариант оригинального «Раптора» с увеличенным охватом, оптимизированный под оцифровку крупногабаритных объектов, например автомобилей. В этой версии максимальный размер сканируемых объектов увеличен с одного метра до четырех. 3D-сканер оснащен системой стабилизации для корректного захвата геометрии в движении, а эргономичный дизайн и малый вес — 450 грамм — снижают усталость при длительной работе.
Raptor Pro может похвастаться метрологической точностью и 3D-камерой с разрешением 2,3 Мп, способной воспроизводить цветные текстуры с глубиной в двадцать четыре бита — более шестнадцати миллионов оттенков.

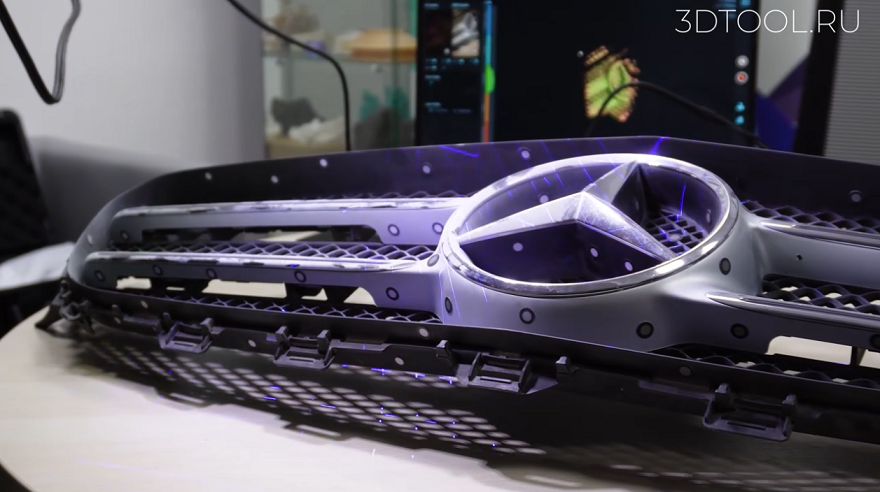

Предусмотрены два метода оцифровки — синими лазерными линиями и структурированной подсветкой. Лазерное сканирование доступно в двух режимах — стандартном семью линиями с максимальной производительностью на уровне 420000 точек в секунду и скоростном двадцатью четырьмя перекрестными линиями с производительностью до 660000 измерений в секунду. Наличие скоростного режима — еще одно отличие «профессиональной» версии от базовой. Синие лазеры хорошо справляются с темными и блестящими поверхностями, а линии толщиной в 0,1 дают качественную проработку мелких деталей и кромок.
Режим инфракрасной структурированной подсветки дает еще большую производительность, 3850000 измерений в секунду, но ценой пониженной объемной точности — 0,075 мм + 0,1 мм/м вместо 0,02 мм + 0,08 мм/м. Этот режим хорошо подходит для быстрой начальной обработки, особенно крупных объектов, так как позволяет работать без использования маркеров, отслеживая относительное положение сканера по геометрии объекта. После первичной обработки можно переключаться на синие лазеры для более детальной проработки сложных участков.

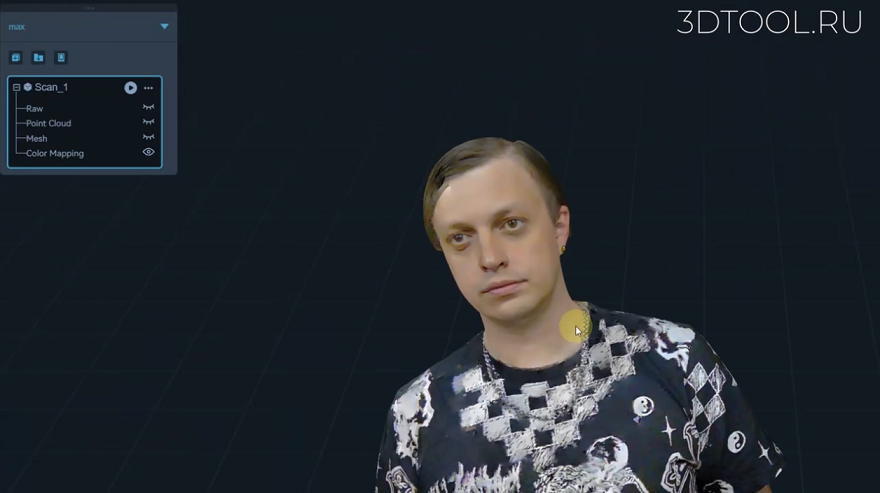

Структурированная подсветка также хорошо подходит для оцифровки людей, будучи безопасной для глаз и способной качественно сканировать волосы.
При всем продвинутом функционале Raptor Pro сохраняет хорошую для 3D-сканера метрологического класса ценовую доступность, выделяясь на фоне многих конкурентных предложений.
Характеристики 3D-сканера Creality Raptor Pro:
3D-сканер Creality Raptor Pro можно приобрести у нашей компании.
Повышенной скорости в лазерном режиме удалось добиться увеличением максимального количества линий с двадцати четырех перекрестных до тридцати шести. Это дало почти двойной прирост производительности — с 660 000 до 1 020 000 измерений в секунду. Для детализированной проработки сохранен режим сканирования семью параллельными линиями со скоростью до 420 точек в секунду.
Помимо улучшения параметров конструкция Raptor X изначально рассчитана еще и на работу в беспроводном режиме. С этой целью 3D-сканер комплектуется аккумуляторным блоком Scan Bridge с продублированными органами управления — необходимый шаг, так как аккумулятор служит еще и рукояткой, тянуться с которой до кнопок на сканирующем модуле одной рукой невозможно, а другой — неудобно. На блоке также имеется крепление под смартфон, отображающий данные сканирования в режиме реального времени. С таким нехитрым приспособлением можно работать вокруг больших объектов, не таская с собой ноутбук.
Такие же блоки теперь доступны и для предыдущих моделей «Рапторов», хотя изначально созданы именно под Raptor X. Блок входит в штатную комплектацию Raptor X, а для Raptor и Raptor Pro предлагается опционально. Емкость аккумулятора — 5000 мА·ч, полная зарядка занимает около двух с половиной часов, но до восьмидесяти процентов можно зарядить за полтора. Возможность кабельного питания также присутствует.
Для передачи данных в беспроводном режиме предусмотрен модуль Wi-Fi со скоростью передачи данных 4,7 Гб/с. В комплект также входит адаптер беспроводной связи на тот случай, если таковой отсутствует на компьютере.
За обработку данных отвечает фирменное программное обеспечение Creality Scan с развитым функционалом, включающим быструю оптимизацию моделей, многопозиционное автоматическое выравнивание, шумоподавление, упрощение топологии и отображение цветных текстур.
Характеристики 3D-сканера Creality Raptor X:
3D-сканер Creality Raptor X можно приобрести у нашей компании.

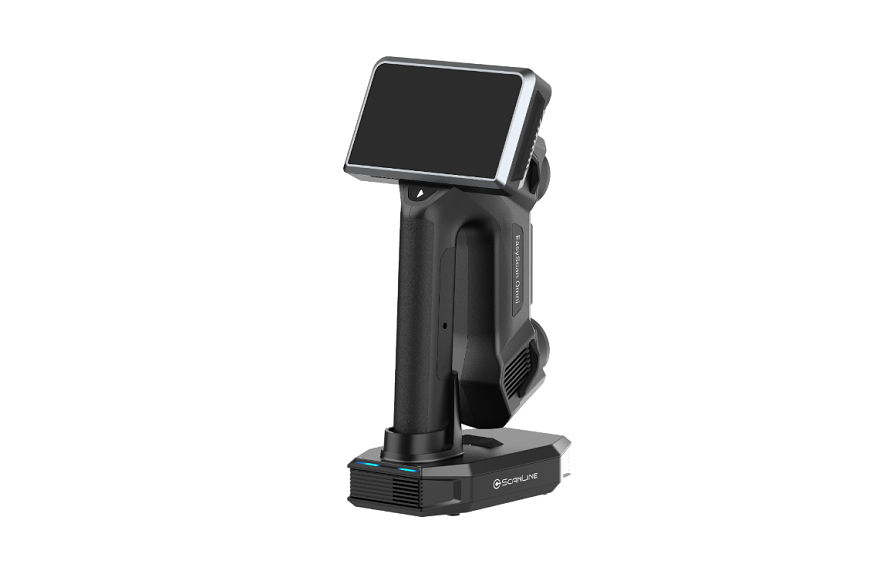

Аккумуляторы можно менять на лету без отключения устройства. Каждый батарейный блок обеспечивает около одного часа работы, вместе с 3D-сканером поставляются два набора аккумуляторов. В комплекте также идет док-станция, помимо зарядки батарей выполняющая функцию ретранслятора беспроводной связи посредством модуля Wi-Fi.
Методы оцифровки включают стандартный режим с двадцатью пятью синими лазерными линиями, режим высокой детализации со сканированием одной синей линией для проработки мелких деталей, отверстий, кромок и стыков, а также обработку инфракрасным поверхностно-излучающим лазером с вертикальным резонатором (VCSEL), отличающуюся высокой производительностью и возможностью оцифровки блестящих и прозрачных поверхностей. Дополнительно предусмотрена фотограмметрическая система, повышающая объемную точность до 0,02 мм + 0,015 мм/м и особенно полезная при работе с крупногабаритными объектами.
В режиме быстрого сканирования используется поверхностно-излучающий лазер с вертикальным резонатором (VCSEL). Этот режим с девяносто тремя лазерными линиями дает большой охват — 1205х1104 мм с захватом до 7 619 000 точек в секунду, а в комбинации с фотограмметрической системой позволяет оцифровывать крупные объекты без использования маркеров.
Режим сканирования двадцатью пятью сними лазерными линиями дает хорошую производительность и высокую детализацию, достаточную для контроля геометрии по заданным CAD-моделям. Максимальная детализация, необходимая для воспроизведения технических отверстий, стыков, резьбовых соединений и других мелких и сложных участков, доступна при использовании режима оцифровки одной синей лазерной линией.
Технические характеристики 3D-сканера ScanLine EasyScan Omni:

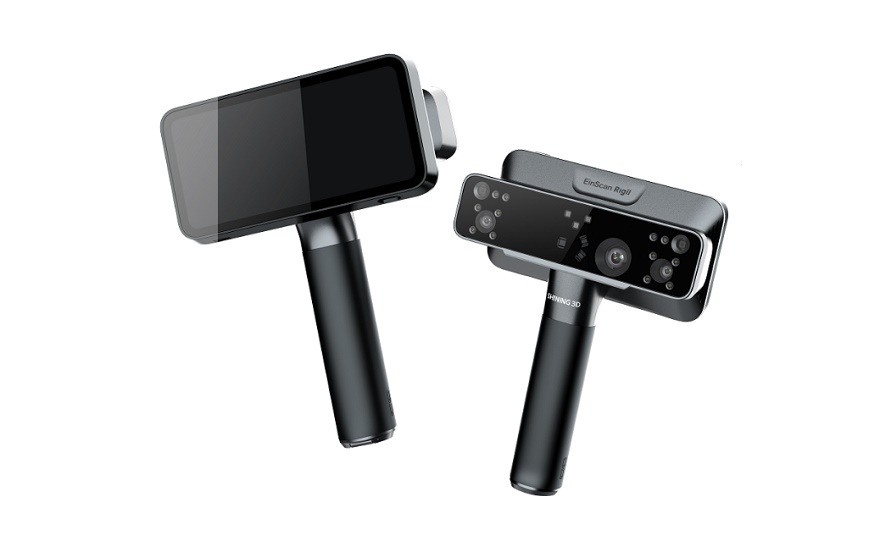

В автономном режиме подключение к компьютеру не требуется, все операции по обработке данных сканирования выполняются с помощью встроенного процессора. При работе в связке с компьютером данные можно передавать по кабелю или беспроводному соединению Wi-Fi 6. Такой вариант может быть предпочтителен при работе с большими и сложными объектами, если встроенных вычислительных мощностей и памяти не хватает для автономного сканирования.
Сканирование синим лазерами осуществляется либо семью линиями с высокой детализацией, либо тридцатью восемью перекрестными линиями с высоким охватом и производительностью. В процессе сканирования можно быстро переключаться с одного режима на другой, в зависимости от детализации и геометрической сложности обрабатываемых участков. Объемная точность достигает 0,04 мм + 0,06 мм/м, разрешение — 0,05 мм.
В режиме сканирования инфракрасным поверхностно-излучающим лазером с вертикальным резонатором (VCSEL) обеспечивается наиболее высокая производительность — до 1600000 точек в секунду с объемной точностью до 0,1 мм + 0,3 мм/м — и имеется возможность захвата цветных текстур камерой с разрешением 5 Мп.
Комбинация технологий позволяет работать в условиях высокой освещенности, например на открытом воздухе, и обходиться без матирующих спреев, в том числе при обработке темных и блестящих поверхностей.
Технические характеристики 3D-сканера Shining 3D EinScan Rigil:
3D-сканер Shining EinScan Rigil можно приобрести у нашей компании.
Высокопроизводительная система, использующая технологию сканирования синими лазерами с двумя режимами работы — тридцатью перекрестными линиями для высокой производительности и одной линией для высокой детализации. 3D-сканер способен обрабатывать объекты размером от 10 мм до 6 метров.

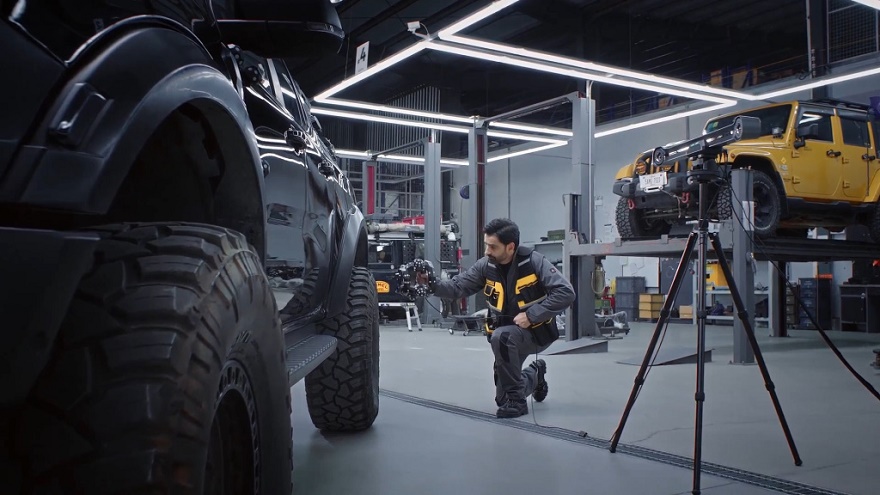

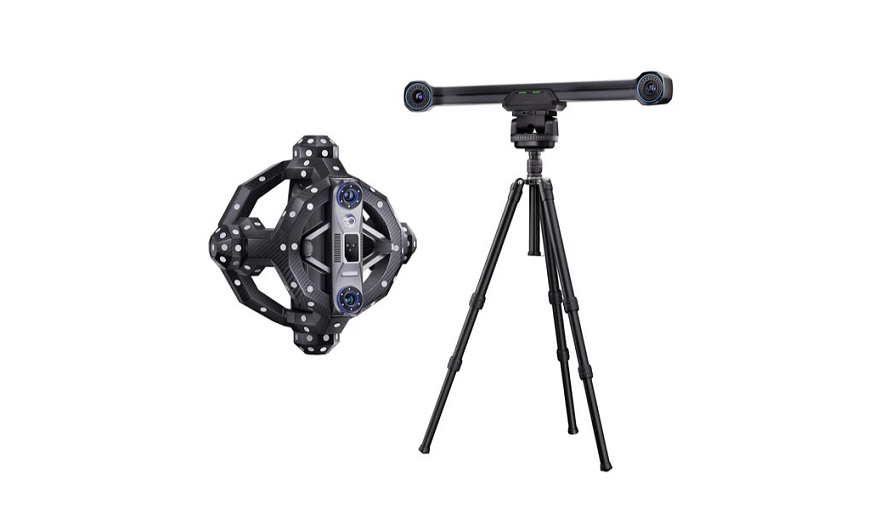

3D-сканер работает в связке с трекером, позволяющим отслеживать положение без использования маркеров с объемной точностью до 0,02 мм + 0,04 мм/м при оцифровке крупных объектов. Автоматизация калибровки обеспечивает высокую точность настройки и нивелирует вероятность ошибок из-за человеческого фактора, а также сокращает время подготовки к работе.
Основный режим работы — тридцать перекрестных синих лазерных линий, обеспечивающий хорошее сочетание производительности и детализации. Синие лазеры быстро завоевали популярность благодаря способности стабильно обрабатывать темные и отражающие поверхности без использования матирующих спреев.
Мелкие детали и углубления оцифровываются в режиме одной лазерной линии. Система позволяет быстро переключаться между режимами.
Технические характеристики 3D-сканера Revopoint Trackit:
3D-сканер Revopoint Trackit можно приобрести у нашей компании.
Свяжитесь с нами любым удобным способом, и специалисты 3Dtool будут рады предоставить подробную консультацию по подбору оборудования с учетом производственных задач.
